ÖKO-THEGER-Hybrid-Heizsystem
Heizen und Kühlen in einem – nicht nur für die Luft.
Die wirtschaftlichste Wärmepumpe, Klimaanlage und Impulsheizung in einem Gerät.

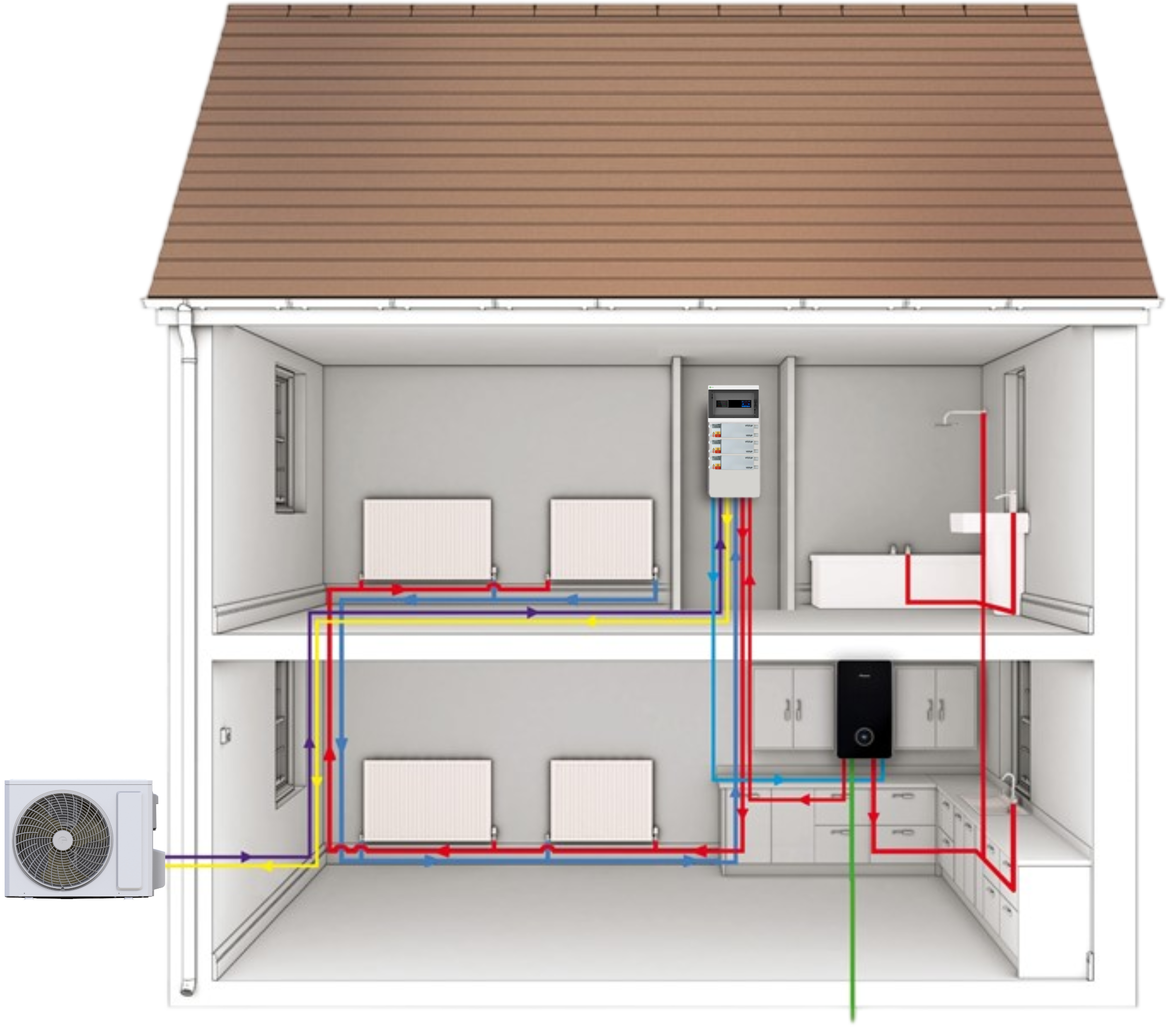

Ein Hybridheizsystem kombiniert zwei verschiedene Energiequellen – typischerweise eine elektrische Wärmepumpe mit einem Gas-, Öl- oder Biomassekessel.
Eine intelligente Steuereinheit schaltet je nach Witterungsbedingungen, Betriebskosten und Energieeffizienz automatisch zwischen den beiden Energiequellen um,
um den Wohnkomfort zu optimieren.
So funktioniert es
- Primäre Wärmepumpe: Sie wird bei mildem Wetter (im Frühjahr und Herbst) eingesetzt, um Wärme aus der Luft zu gewinnen, da sie weniger Strom verbraucht und kostengünstiger ist.
- Reserveheizkessel: Er übernimmt den Betrieb an Frosttagen oder in Zeiten erhöhten Verbrauchs, wenn die Wärmepumpe an Effizienz verliert.
- Intelligente Steuerung: Sie überwacht Energiepreise und Temperaturen in Echtzeit, um die kostengünstigste oder umweltfreundlichste Brennstoffalternative auszuwählen.
Erläuterung
Milder Winter (über 2 °C bis 5 °C): Es läuft ausschließlich die Wärmepumpe, die dann besonders effizient und kostengünstig arbeitet.
Bivalenzpunkt (ca. 0 °C): Das System schaltet beide Quellen gleichzeitig ein. Die Wärmepumpe erwärmt das Wasser vor, und der Heizkessel heizt es auf die gewünschte Temperatur auf.
Starker Frost (unter -5 °C): Die Wärmepumpe verliert an Effizienz. Das System schaltet sie aus, und die Heizung wird vollständig vom Brennwertkessel übernommen, der problemlos eine hohe Wassertemperatur liefert.
Die wichtigsten Vorteile
- Geringere Energiekosten: Nutzt stets die sparsamste Brennstoffquelle.
- Hohe Zuverlässigkeit: Bietet eine integrierte Ausweichlösung für den Fall, dass die Außentemperaturen für den Betrieb einer eigenständigen Wärmepumpe zu niedrig sind.
- Einfache Nachrüstung: Es eignet sich für ältere Häuser mit vorhandenen Heizkörpern, ohne dass eine vollständige Modernisierung der Dämmung erforderlich ist.
- Geringere Emissionen: Es reduziert die CO₂-Emissionen, indem es vorwiegend Strom aus erneuerbaren Energiequellen nutzt.
- Klimaanlage in einem Gerät: Möglichkeit, die Kühlfunktion für Fußbodenheizungen sowie für Heiz- und Kühlkörper in einem zu nutzen, die an der Decke oder an der Wand angebracht werden können
Professionelle Energieaudit für Gebäude
Interaktiver Rechner zur Abschätzung der Wärmeverluste eines Einfamilienhauses und zur Berechnung der erforderlichen Leistung einer Wärmepumpe gemäß STN EN 12831.
Das Wesen der beiden ausgewählten Quellen
Hauptquelle – ein fortschrittlicher Regler, der eine herkömmliche Außenklimaanlage (Luft-Luft) in eine vollwertige, äußerst energieeffiziente Luft-Wasser-Wärmepumpe verwandelt. Er sorgt während des größten Teils der Saison für eine kostengünstige Grundheizung mit einem hohen Leistungskoeffizienten (COP).
Zusatzquelle –ÖKO-THEGER, ein patentiertes elektrisches Heizgerät mit geringer Leistungsaufnahme (2 kW / Stromaufnahme unter 10 A) und sofortiger Wärmeübertragung ins Wasser. Es dient als bivalente (ergänzende) Quelle, wenn die Leistung der Klimaanlage bei extremem Frost abfällt.
Funktionsweise eines Hybridsystems
Monovalenter Betrieb (milde Kälte): Es läuft ausschließlich die Außeneinheit. Die Leistung des Kompressors wird je nach Bedarf des Hauses geregelt und erwärmt das Wasser für die Fußbodenheizung oder die Heizkörper bei minimalem Stromverbrauch.
Bivalenter Betrieb (extreme Kälte): Wenn die Außentemperatur stark sinkt und die Effizienz der Wärmepumpe nachlässt, schaltet die Steuerung den Ausgang für die Zusatzheizung ein. Der ÖKO-THEGER wird in Betrieb genommen, um die Temperatur des Heizwassers schnell auf das gewünschte Niveau zu bringen, ohne das Stromnetz zu überlasten.
Die wichtigsten Vorteile dieser Kombination
Geringe Anforderungen an den Schutzschalter: Ein ÖKO-THEGER-Einheit benötigt lediglich einen 10-A-Schutzschalter, was einen enormen Vorteil gegenüber herkömmlichen 9-kW-Elektrokesseln darstellt, die oft eine Aufstockung des Hauptschutzschalters des Hauses auf 25 A und mehr erfordern.
Einfache Integration: Der Regler verfügt über direkt in die Software integrierte Funktionen zum Zuschalten der bivalenten Heizquelle bei Leistungsengpässen oder Frost.
Notfallversorgung und Sicherheit: Sollte die Außeneinheit der Klimaanlage ausfallen oder gewartet werden müssen, kann der ÖKO-THEGER das Haus im Notfall warm halten (abhängig von den Wärmeverlusten und der Wohnfläche).
Was ist bei der Installation zu beachten?
Flächenauslegung: Beachten Sie, dass ein ÖKO-THEGER-Einheit mit einer Leistung von 2 kW eine Fläche von ca. 40–60 m² beheizen kann. Wenn Sie ein größeres Haus haben und das System bei Frost allein dafür sorgen soll, müssen zwei oder mehr ÖKO-THEGER Einheiten in Reihe geschaltet werden.Das System arbeitet automatisch in zwei Betriebsarten auf der Grundlage des sogenannten bivalenten Punktes (z. B. Außentemperatur -5 °C)
Monovalenter Betrieb (milde Kälte): Es läuft ausschließlich die Außeneinheit. Die Leistung des Kompressors wird je nach Bedarf des Hauses moduliert und erwärmt das Wasser für die Fußbodenheizung oder die Heizkörper bei minimalem Stromverbrauch.
Bivalenter Betrieb (extreme Kälte): Wenn die Außentemperatur stark sinkt und die Effizienz der Wärmepumpe nachlässt, schaltet die Steuerung den Ausgang für die Zusatzheizung ein. Das ÖKO-THEGER wird in Betrieb genommen, um die Temperatur des Heizwassers schnell auf das gewünschte Niveau zu bringen, ohne das Stromnetz zu überlasten.
Optimierung: Welche Wärmepumpe sollten Sie für Ihre ÖKO-THEGER - Geräte kaufen?
| Anzahl der Thesen (die Sie bereits haben) |
Maximale Fläche (m²) |
Empfohlene HP-Leistung für den Kauf |
Passivhaus (Einsparungen %) |
Neubau A0 (Einsparungen %) |
Ältere isolierte Geräte (Einsparungen %) |
|---|---|---|---|---|---|
| 1 Stück | bis zu 50 m² | 2,7 kW | 75 - 80% | 60 - 70% | 50 - 60% |
| 2 Stück | bis zu 100 m² | 3,5 kW | 80% | 65 - 75% | 55 - 65% |
| 3 Stück | bis zu 150 m² | 5,3 kW | 80 - 85% | 70 - 80% | 60 - 70% |
| 4 Stück | bis zu 200 m² | 7,0 kW | 85% | 75 - 80% | 65 - 75% |
| 5 Stück | bis zu 250 m² | 7,0 kW + Smart | 85% | 75 - 80% | 65 - 70% |
| 6 Stück | bis zu 300 m² | 7,0 kW + Smart | 85% | 70 - 75% | 60 - 65% |
Strategischer Sparplan für bestehende ÖKO-THEGER - Eigentümer:
1. Modus „Maximaler Energiesparmodus“ (Frühling / Herbst / Milder Winter)
- Betrieb: Nur die Wärmepumpe läuft . Die ÖKO-THEGER Geräte sind im Standby-Modus, aber ausgeschaltet.
- Ergebnis: Sie heizen mit einem saisonalen COP von 3,5 bis 4,5. Die Heizkosten sinken im Vergleich zur reinen Heizung über ÖKO-THEGER um 75 % .
2. „Komfort-Hybrid“-Modus (Frost unter -5 °C)
- Funktionsweise: Die Wärmepumpe läuft mit 100 % Leistung, jedoch sinkt ihre Leistung aufgrund von Frost. Die Steuereinheit schaltet ein oder zwei ÖKO-THEGER-Geräte zu , um die Wassertemperatur auf den gewünschten Wert (z. B. 50 °C für Heizkörper) zu erhöhen.
- Ergebnis: Das Haus ist immer noch warm, die Heizungsanlage spart weiterhin rund 50 % Energie und ÖKO-THEGER sorgt dafür, dass Sie nicht frieren.
3. „Smart Zoning“-Modus (Für Eigentümer von 4-6 ÖKO-THEGER - Einheiten)
- Funktionsweise: Sie haben ein großes Haus (200–300 m²). Eine Wärmepumpe (7 kW) allein wäre nicht in der Lage, das gesamte Haus bei Kälte zu kühlen.
- Lösung: Intelligente Thermostate in den Räumen legen die Prioritäten fest. Die Heizungsanlage erwärmt das gesamte Haus auf die Grundtemperatur (z. B. 19 °C). In den Räumen, in denen Sie sich gerade aufhalten, erwärmt die lokale ÖKO-THEGER-Einheit die Räume schnell auf 22 °C.
- Ergebnis: Äußerst effiziente Energienutzung ohne die Notwendigkeit, eine teure 15-kW-Wärmepumpe zu kaufen.
Analyse nach Moden (mit einer Grenze von 5x ÖKO-THEGER):
1. Bivalenter Modus (ÖKO-THEGER als Backup)
- Das System ist so dimensioniert, dass die Heizungsanlage das Haus bis zum Punkt der Bivalenz allein versorgen kann.
- Mit einer 7-kW-Wärmepumpe in einem A0-Neubau können Sie bis zu 175 m² beheizen , und Sie haben 4 ÖKO-THEGER-Einheiten als Reserve für den Fall von Frost.
- In einem Passivhaus reicht sogar eine 2,7-kW-Anlage für fast die gesamte betrachtete Fläche aus.
2. Simultanbetrieb (TP + ÖKO-THEGER zusammen)
- Hier wird die volle Leistung des Systems genutzt (z. B. 7 kW + 10 kW = 17 kW).
- In einem gut isolierten älteren Haus (70W) kann dieses Set auch bei niedrigen Temperaturen bis zu 200 m² beheizen , da die ÖKO-THEGER-Geräte den Leistungsverlust der Klimaanlage bei Frost ausgleichen.
- Dieser Modus stellt hohe Anforderungen an die Leistungsschalter (für 5x ÖKO-THEGER + 7kW HP ist ein 3-phasiger Leistungsschalter von mindestens 25-32A erforderlich).
3. Smart-Zone-Modus (Intelligente Steuerung)
- Dies ist die effizienteste Art, Ihre 5 ÖKO-THEGER-Teile zu verwenden .
- Logik: Die Steuereinheit schaltet nicht alle 5 gleichzeitig ein, sondern schaltet sie je nach Bedarf der Zonen und der Zeit nacheinander ein.
- Beispiel: Nachts laufen bei günstigem Tarif drei ÖKO-THEGER-Geräte, um den Speicher vorzuheizen. Morgens öffnen intelligente Thermostate die Heizkreise in Bad und Küche. Tagsüber, wenn es draußen wärmer ist, läuft nur die Heizung.
- Dieser Modus ermöglicht einen komfortablen Betrieb von 230 m² in einem A0-Neubau bei ausgezeichneter Wirtschaftlichkeit.

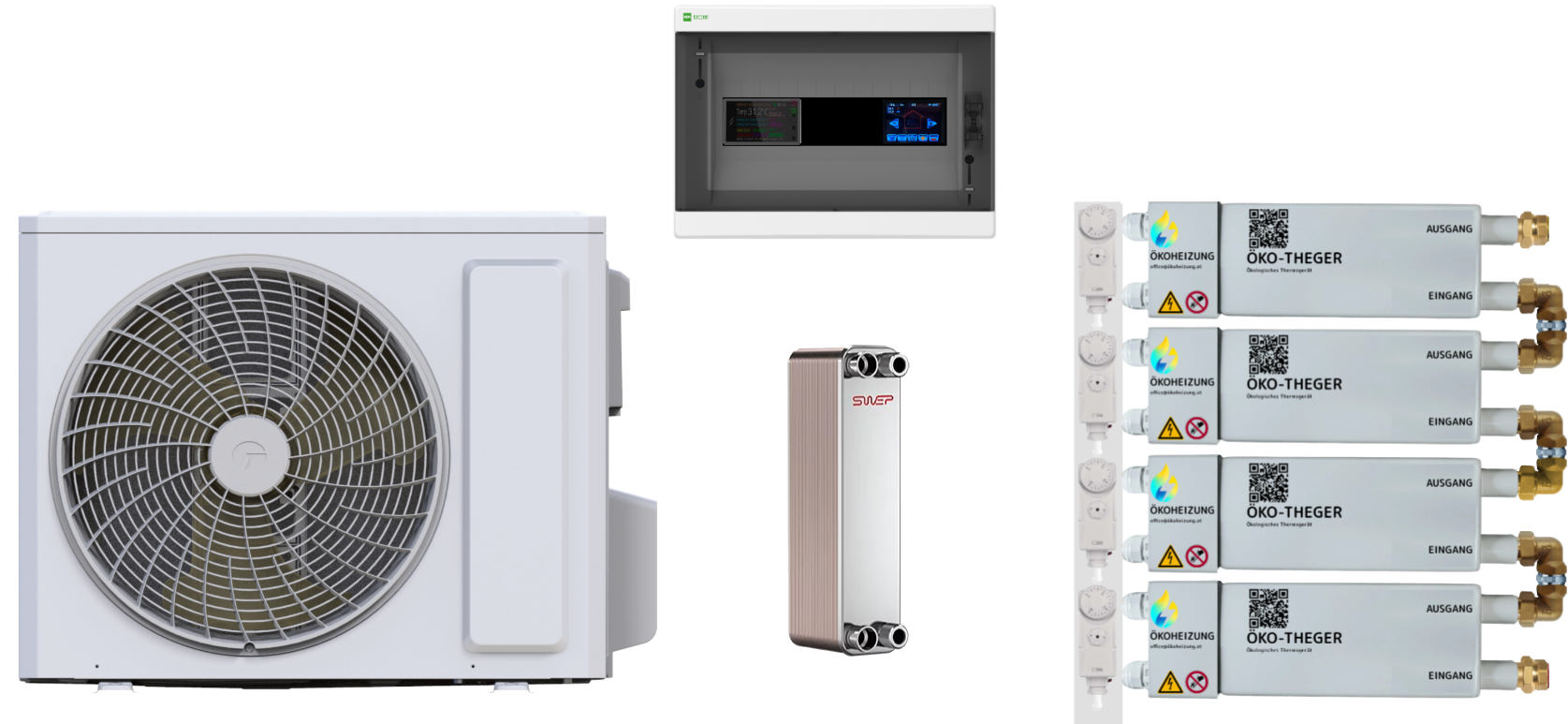

Installationsübersicht:
- Für Flächen bis zu 100 m² : Ideal 3,5 kW PS + 2x ÖKO-THEGER.
- Für Flächen bis zu 180 m² : Ideal 5,3 kW PS + 4x ÖKO-THEGER.
- Für Flächen bis zu 250 m² : Definitiv 7,0 kW PS + 5x ÖKO-THEGER und intelligente Steuerung, um eine Überlastung des Stromnetzes zu vermeiden und maximale Einsparungen zu erzielen.
*Begrenzt auf maximal 5 ÖKO-THEGER-Einheiten (maximale Fläche 250 m2).
Technische Daten für das Außengerät
| Parameter / Modell | 2,7 kW | 3,5 kW | 5,2 kW | 7kW |
|---|---|---|---|---|
| Heizleistung | 3 kW | 3,81 kW | 5,6 kW | 7,8 kW |
| POLIZIST | 4.29 | 4 | 4.2 | 3.9 |
| SCOP | 4.2 | 4.1 | 4.3 | 4.2 |
| Temperaturbereich * | -25 °C ~ +30 °C | -25 °C ~ +30 °C | -25 °C ~ +30 °C | -25 °C ~ +30 °C |
| EEV | NEIN | Ja | Ja | Ja |
| Beheizte Badewanne | Ja | Ja | Ja | Ja |
| Kompressortyp | rotierende | rotierende | rotierende | Doppelrotor |
| Abmessung (mm) | 732 x 555 x 330 | 732 x 555 x 330 | 958 x 660 x 402 | 958 x 660 x 402 |
| Gewicht (kg) | 24,5 | 24,5 | 40,5 | 41,5 |
| Wärmetauschergröße | 666 x 19,05 x 527 | 666 x 19,05 x 527 | 839 x 38,1 x 616 | 839 x 38,1 x 616 |
| Wärmetauschertyp | 1 - 1.2 | 1 - 1.2 | 2 - 1,4 | 2 - 1,4 |
| Rohrverbindung | 6,35 / 9,52 (1/4"–3/8") | 6,35 / 9,52 (1/4"–3/8") | 6,35 / 12,7 (1/4"–1/2") | 6,35 / 15,9 (1/4"–5/8") |
Zusätzliche Informationen
| Heizleistung |
3kW, 4kW, 6kW, 8kW, 10kW, 12kW |
|---|
